Pemancar FM 12 Watt Untuk ngebrik dan broadcash

Proyek ini adalah proyek masa lalu dijaman masih jadi briker yang suka ngoprek elektronik. Dari gaul di udara lewat pemancar FM akhirnya dapat skema pemancar FM 12 W dan pemacar 80 meter dari teman on air (Juragane Mbako dari pwt yg suka Djarum 76), cukup simpel tapi dapat dipakai ngebrik sampai puluhan KM. Gambar skema lengkap versi protel Kebutuhan tegangan 12V/5A. Antena dapat memakai 1/2 dipole, ground plane, gamma match atau lainnya dengan kabel merek Belden impendans 50 ohm. Untuk pendingin transistor C1971 PCB dilubangi sehingga transistor langung di mounting ke box atau pendingin. Bodi transistor C1971 adalah emitor yang berhubungan dengan ground.



Dan inilah contoh setelah selesai :


Pemancar FM 12 Watt Untuk ngebrik dan broadcash



Antena gamma match :

Antena gamma match merupakan antena 1/2 lamda dengan tambahan matching impedans yang lebih fleksibel pengaturannya (var kapasitor) dengan menggeser-geser lewat gamma match/roadnya. Jenis antena ini pernah saya rakit (th 1994) dan dipakai untuk pemancar FM dengan hasil bagus pada settingan impedans yang pas. Pengukuran SWR dapat stabil 1:1 cukup kecil. Sayang waktu itu belum ada dokumentasi fotonya Antena saya pasang vertikal hanya drivennya saja di dalam kamar setinggi 170 cm dengan kabel belden RG 58 dapat mencapai paling tidak -+5 Km (dari wirobrajan Gg. Gatotkoco sampai sekitar alun-alun kraton YK) apa lagi jika dipasang diluar rumah dan pada ketinggian cukup tinggi.





Gambar di bawah ini sekema Pemancar FM dengan tabung :



SKEMA PEMANCAR FM TRANSISTOR :



Untuk keterangan lebih lanjut bisa di lihat di http://guru.technosains.com/FM-Breaker.htm

BOSTER 50 WATT PEMACAR FM :

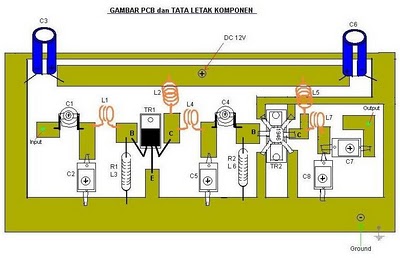

Skema PCB Rangkaian Boster FM 50 Watt :





Daftar Komponen :

TR1 ………………. SC1971.


TR2 ………………. SC1964.

C1, 4 ……………… 8 pF ( kondensator trimmer batu ).

C2, 5 . ……………..10 pF ( Kondensator trimmer batu).

C7, 8 ……………….20 pF ( Kondensator trimmer batu).

C3, 6 ……………… 2200 mF/50 V.

L1, 4, 7 …………. Diameter kawat 2mm

Diameter inti udara 8mm .

Jumlah lilitan= 3 lilit.

L2, 5 …………… Diameter kawat 2mm


Diameter inti udara 8mm

Jumlah lilitan= 9 lilit .

R1, 2 …………….. 100 ohm / 2 watt.

L3, 6 …………….. Diameter kawat 0,4mm

*.Catatan : Untuk R1, 2 dan L3, 6 dililitkan bersama .

Cara merakitnya :
1. Kamu beli papan PCB polos di toko elektronik, lalu kamu lukis menggunakan spidol hitam hitam sesuai dengan gambar di atas kemudian rendam pada larutan feriClorida .Tunggu sampai

bagian yang tidak terkena spidol hilang .

1. Kamu beli papan PCB polos di toko elektronik, lalu kamu lukis menggunakan spidol hitam hitam sesuai dengan gambar di atas kemudian rendam pada larutan feriClorida .Tunggu sampai


bagian yang tidak terkena spidol hilang .
2. Setelah papan PCB sudah jadi, bersikan sisa tinta spidol dengan menggunakan kertas amplas halus kemudiaan libangilah pada bagian transistor( TR1, 2 ) membentuk kotak sesuai dengan bentuk transistor itu agar bisa menempel pada plat pendingin .

3. Pasanglah komponen-komponen pada tempatnya sesuai dengan gambar di atas, ingat kaki transistor jangan sampai terbalik .

4. Setelah semua komponen telah terpasang, sambungkan output dari pemancar 5 watt ke input Booster .

5. Di bagian output Booster, kamu pasang Dummy Load sebagai pengganti antena sekaligus untuk mengukur besaran daya keluaran dari Booster yang telah kamu rakit .

6. Sambungkan juga kabel tegangan DC 12V pada Booster, ingan jangan sampai terbalik kabel(+)

dan (-) nya .

7. Untuk mengoptimalkan daya keluaran pada booster, lakukan penyetelan dengan mentrim kondensator trimmer (C1, 2, 4, 5, 7, 8 ) dan merenggangkan Lilitan( L1, 4, 7 ) sampai kamu mendapat daya keluaran yang maksimal .

8. Bila Daya keluran Booster sudah maksimal, kamu bisa mencobanya dengan menyambungkan ke Antena Pemancar FM .


9. Untuk mengetahui kekuatan modulasi dan mengatur ketepatan antena, gunakan SWR Meter .

10. Untuk kabel antena gunakan kabel koaksial RG 58 atau RG 8 yang berimpedansi 50 ohm .

PEMANCAR FM TANPA TRIMER :
