Raster melebar kanan kiri

Kalau pesawat masih orisinil atau belum pernah dimodifikasi. Maka problem seperti ini biasanya dapat terjadi pada pesawat yang menggunakan sirkit EW (pin-cushion) pada bagian horisontal outputnya.

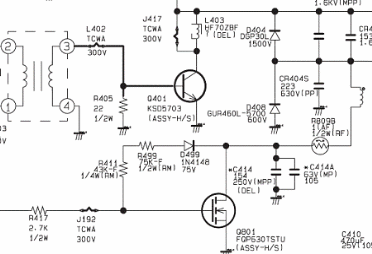

Lihat contoh skema dari Samsung seperti diatas. Maka gambar akan melebar jika :

• Transistor Q801 short (paling sering disebabkan problem ini) langkah utama penggantian
• Diode D408 short
• CR404S short
• Basis Q801 mendapat tegangan dc bias terlalu tinggi (kerusakan pada sirkit EW drive)


Jika terjadi kerusakan seperti diatas, maka gejala lain yang ditunjukkan adalah

• H-size tidak dapat diajust
• Gambar atau garis yang terlihat pada bagian kiri-kanan layar nampak melengkung dan EW-parabola tidak dapat diajust


Tetapi jika pesawat tidak menggunakan sirkit EW, maka kemungkinan disebabkan karena

• Apa mode ZOOM aktip
• Tegangan B+ over
• Flyback mau rusak (pada bagian diode penyearah tegangan tinggi). Biasanya raster akan mengembang kiri-kanan dan atas-bawah  serta  britnes agak redup)
• Def yoke diganti bukan orisiil
• Kapasitor resonant yang terdapat pada bagian kolektor transistor Hor-out pernah diganti dengan nilai berbeda (terlalu besar)
• Kumparan atau Coil Linear short atau sengaja disambung langsung (yaitu kumparan yang dipasang secara serial dengan def yoke)
• Dapat terjadi pada teve yang diganti dengan mesin baru (pcb buatan China). Perlu penyesuaian impedansi antara mesin dengan def yoke dengan cara memasang tambahan “tranfo yoke”.

WARNING!!!: hati2 dalam memperbaiki rangkaian horisontal dapat menyebabkan kerusakan tabung
kami tidak bertanggung jawab atas segala kerusakan
